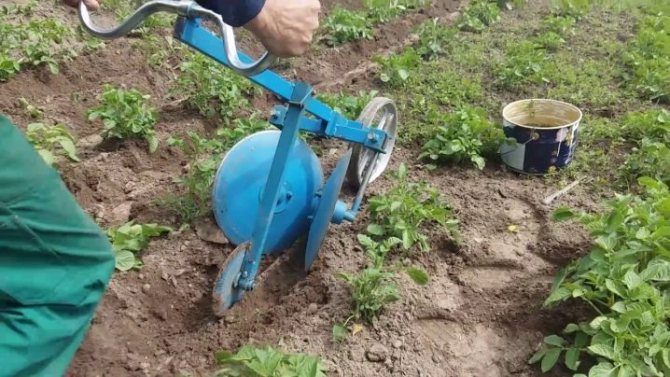

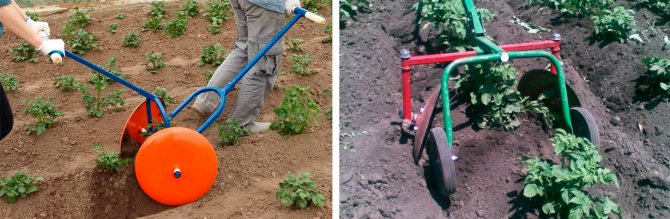

Виды и особенности выбора ручных окучников

Как сделать самостоятельно?

Чертеж

Прежде чем приступить к реализации описываемого окучника собственными силами, желательно проштудировать чертежи данного приспособления. Они дадут возможность с максимальной точностью реализовать эту оснастку.

Способы изготовления

Устройство для окучивания можно изготовить 2 методами:

1. со статичной шириной захвата;
2. с настраиваемой либо изменяемой шириной захвата.

Инструментарий

Для работы понадобится следующее сварочное и слесарное оснащение:

• агрегат для сварки (желательно, чтобы данное оснащение было предназначено для электродуговой сварки);
• углошлифовальная машина с комплектом разнообразных насадок и дисков;
• электродрель с набором качественных сверл;
• электрический наждачный станок;
• газовая горелка, которая требуется для прогрева железа при закалке;
• тисы либо специальный рабочий стол;
• всевозможные напильники и остальной расходный материал (болты и другие крепежные элементы).

Этот список относится непосредственно к требуемому нам инвентарю. Кроме этого, необходим будет сам материал, из которого будет осуществляться сборка оснастки.

Процесс создания

Для того чтобы смастерить такое приспособление потребуются еще и подручные приспособления, среди которых основными являются 2 крышки от стареньких бесполезных кастрюль. Размер поперечника обязан быть в границах 50–60 сантиметров.

Крышки по всей длине окружности необходимо заточить. Они станут рабочей плоскостью. Затем посредством молотка выгибаем наши будущие диски: с одного бока крышка должна стать выпуклой, со второй – вдавленной. Это делается затем, чтобы приспособление могло приподнимать грунт и прикапывать соседние посадки. Можно также пустить в дело и диски от старой машины для посева семян. Еще нужны будут 2 винтовые стяжки, 2 вертикальные планки и поводок в форме буквы Т.

Компоненты приспособления связывают промеж собой посредством болтов либо задействуют сварку. Сами диски связывают настраиваемыми переходниками.

Винтовые стяжки позволят произвести настройки углов поворота диска в вертикальном положении.

Смонтированное изделие посредством поводка фиксируют к держателю мототехники, используя болты с плоскими шайбами и стопор.

Подведем итог: при наличии некоторых способностей и нужных компонентов среди ненужного б/у хлама устройство для окучивания вполне можно соорудить своими силами и сберечь весьма солидную сумму.

Видео о том, как сделать дисковый окучник своими руками, смотрите ниже.

Принцип действия

Устройство присоединяется к мототехнике на кронштейн сцепного устройства (сцепки), не имеющий грядника. Это исполняется посредством стопорного компонента – двух винтов и плоской шайбы. Более комфортная и качественная работа производится на первой пониженной скорости. Это даст возможность усилить тягу благодаря снижению скорости поступательного движения.

Принцип действия дискового орудия для окучивания несложен: диски при передвижении захватывают землю и формируют в процессе окучивания валик, подсыпая землей растительность. Движение дисков дает возможность дополнительно размельчать почву и взрыхлять ее.

Дисковое устройство для окучивания обладает некоторыми преимуществами по сравнению со своими сородичами: гребни он сооружает повыше и поровнее, в эксплуатации он проще и интереснее, затраты энергии при этом значительно ниже. Работнику с подобным приспособлением трудиться легче.

Разумеется, не все так прекрасно. Всегда за удобства требуется платить. И стоимость дискового окучника является тому доказательством. Стоимость возможности пользоваться комфортным и несложным в применении дисковым приспособлением приблизительно в 3–4 раза выше, чем остальными типами.

Стоимость сельхозорудия зависит от следующих характеристик:

• толщина и поперечный размер дисков;
• материал изготовления: обычный металл либо легированная сталь;
• применение в структуре роликовых подшипников или втулок скольжения;
• устройство настройки.

При приобретении дискового орудия для окучки все эти моменты нужно принять в расчет.

Принимая во внимание то, что данное оборудование не из дешевых, появляется закономерный вопрос о том, можно ли сделать самодельное дисковое устройство для окучки к мотоблоку

Самостоятельное изготовление

Для самостоятельного изготовления инструмент несложен. Чтобы изготовить окучник самому, нужны чертежи и навыки работы с металлом. Желательно иметь следующие инструменты:

• сварочный аппарат;
• газовая горелка;
• угловой шлифовщик;
• дрель;
• точило.

Альтернативой послужат самодельные окучиватели, которые можно использовать с любыми мотоблоками и культиваторами. Для изготовления детали нужен стальной лист, из которого варится основание. Труба будет играть роль кронштейна. Всю нагрузку на себе будет нести элемент, называемый стойкой. Для крыльев нужно два листа одинаковой величины. Если окучник будет регулируемым, то к основанию крыльев крепятся шарниры. Для лучшей жесткости изделия изгибаются под небольшим углом. Двухрядный окучник отличается от простого увеличенными размерами кронштейна. Он должен быть достаточным для крепления двух пар плугов (крыльев).

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Окучивать картофель и грядки собственноручно очень сложно, однако изготовленный самодельно окучник значительно упрощает жизнь фермеру. Схема создания агрегата весьма проста.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Что понадобится для создания окучника?

Первым делом потребуется определённое оборудование и материалы:

• рама ненужного велосипеда (обязательно с рулём и одним колесом 26-28 дюймов);
• приспособления для сварки;
• ключи для гаек и болтов (если культиватор будет прикручиваться к креплению).

Одновременно с этим понадобится немного терпения и умение работать со сварочным аппаратом.

Предварительные действия

Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.

Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.

   Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.

4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Создание культиваторной секции

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

• общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
• культиватор должен уходить под грунт на 10-15 см;
• угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее

Полезные советы

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Из велосипедного колеса и вилки

Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:

• 2 трубы нужно заварить под тупым углом;
• к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
• к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.

Итоговый результат работы будет похож на это:

Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.

Различные модели окучников

Окучник является вторым по значимости инструментом после плуга и лебедки. С его помощью можно сначала нарезать борозды для посадки, а в последствие засыпать их с посадочным материалом.

Проводя окучник по междурядьям ровно высаженных рядов картофеля можно наблюдать, как крылья инструмента довольно быстро подсыпают почву в лунки с клубнями

В продаже можно встретить несколько вариантов моделей этого инструмента.

Это самый простой тип инструмента, который имеет фиксированную ширину захвата. Конструкция представляет собой два соединенных и немного раздвинутых зафиксированных крыла. Поскольку крылья инструмента неподвижны, нельзя регулировать ширину захвата, подстраивая окучник под ширину междурядий. Поэтому при работе с таким инструментом междурядья приспосабливают к возможностям окучника, а не наоборот. Традиционно производители выпускают изделия с шириной захвата 25-30 см, что также является далеко не самым удобным вариантом, ведь технология выращивания картофеля предусматривает ширину междурядий в 50-60 см.

Такие инструменты предназначены для работы с мотокультиваторами, мощность которых не превышает 3,5 л.с., а общая масса агрегата составляет 25-30 кг

Особенностью конструкции листерных окучников является также наличие тонких стоек, которые препятствуют перегрузке мотокультиватора при заглублении окучника в слои плотной почвы.

Некоторые модели листерных окучников имеют обтекаемую форму, что является более предпочтительным, поскольку при работе с таким инструментом меньше выворачивается и иссушивается почва.

Такие инструменты более удобны в работе, поскольку оборудованы регулировочным механизмом, с помощью которого можно изменять положение крыльев. Это позволяет подстраивать инструмент под разную ширину междурядий.

Такие окучники предназначены для работы с более мощными мотоблоками с двигателем от 4, 0 л.с. и более, вес которых превышает 30 кг

Существенным недостатком таких конструкций является их большая энергоемкость. Причиной этому служит то, что в процессе работы крылья инструмента отодвигают почву в сторону, часть которой после его прохождения все же осыпается обратно в борозду. В результате спина и руки быстрее устают, и часть мощности двигателя затрачивается на бесполезную работу. Но несмотря на это они являются одними из самых популярных моделей среди большинства огородников.

Дисковые окучники стоят на порядок дороже своих традиционных аналогов, но и эффективность работы с такими инструментами в разы больше

Основными преимуществами дисковых окучников являются:

• Удачное сочетание мотоблока с самим инструментом. Используя дисковый окучник, при понижении скорости мотокультиватора, возрастает его мощность. Это не только повышает эффективность культивирования, но и положительно сказывается на работе самого агрегата.
• Удобство в эксплуатации. Для работы с таким инструментом нужно прилагать минимум усилий: он сам продвигает себя вперед, не требуя дополнительного проталкивания сзади.
• Универсальность применения. С помощью этого инструмента окучивание можно производить как после посадки клубней, так и в период активного роста надземной части культур.

Выбирая среди разнообразия ассортимента, предпочтение желательно отдавать моделям, изготовленным из легированной стали, оборудованным подшипниками качения (а не втулками скольжения), с большим диаметром и толщиной дисков.

Принцип действия инструмента заключается в работе специальных пропеллеров, под действием которых сначала измельчается почва и вычесываются сорные растения, а уже после рыхлым грунтом окучиваются грядки

Такие окучники предназначены для обустройства мотоблоков и мотокультиваторов, которые имеют две передние передачи. Это необходимо для того, чтобы на второй передаче с повышением мощности до 180 об/мин., с помощью инструмента можно не только рыхлить, но и перебрасывать почву в грядки из междурядий.

Свежие записи
В сентябре можно посадить 8 сортов смородины, устойчивой к мучнистой росе10 красивых цветов хорошо растут на песчаной почве и не капризничают7 частых ошибок, из-за которых не удается вырастить много баклажанов

Важность и необходимость инструмента

Это нехитрое приспособление помогает одновременно решить сразу несколько сложных задач:

1. Увеличивает аэрацию почвы – клубни получают больше кислорода, вода и растворенные в ней питательные вещества проникают быстрее, соответственно улучшается урожай.
2. Удаляет сорняки в междурядьях – нет необходимости прополки после каждого полива или выпавших осадков. Мелкие сорняки выкорчевываются, сохнут непосредственно на грядке, создавая естественную мульчу, которая предотвращает, перегрев почвы в жаркие летние дни и исключает перерождение картофеля.
3. Ускоряет процесс окучивания – приспособление устанавливается в междурядьях, после чего при надавливании на рабочий элемент рыхлится часть почвы. Временные затраты на окучивание каждого куста картофеля вручную на порядок ниже.

Окучник имеет достаточно незамысловатую конструкцию, собрать его можно в домашних условиях, обладая элементарными навыками в пользовании инструментом.

1 Какие бывают виды окучников?

После лебедки и плуга окучник — второй по значимости агрегат. Он помогает нарезать для посадки борозды, которые затем засыпает с посадочным материалом. Есть несколько вариантов этого инструмента:

Замеры листерного окучника для картофеля для мотоблока

• листерный;
• изделия с переменной шиной захвата;
• дисковые модели;
• окучники пропеллерного типа

1.1 Листерный окучник

Листерный агрегат самый простой вид инструмента, у него ширина захвата фиксированная. Конструкция этого аппарата состоит из двух соединенных и раздвинутых крыла, которые зафиксированы между собой.

Крылья инструмента неподвижные, поэтому ширину захвата нельзя регулировать. Под ширину междурядий окучник подстроить не получится. В этом случае при работе с инструментом приспосабливают междурядья.

Ширина листерного окучника составляет 25 — 30 см., это не самый удобный вариант, ведь для выращивания картошки рекомендуется ширина междурядий в 50 — 60 см.

Особенностью такого приспособления является наличие тонких стоек, в этом случае мотокультиватор в момент заглубления окучника в плотную почву не перезагружается. Некоторые листерные окучники обладают обтекаемой формой, которая более практичная.

1.2 Приспособления с переменной шириной захвата

Агрегат с переменной шириной захвата удобно окучивать, ведь он оборудован регулировочным механизмом. Он позволяет изменять положение крыльев.

Его можно подстроить под ширину междурядий. Недостатком аппарата является большая энергоемкость. Происходит это из-за работы крыльев, которые отодвигают почву в сторону, после прохождения окучником земля осыпается обратно в борозду. В результате этого руки и спина быстрее устают, а двигатель используется впустую. Несмотря на это, такие окучники являются одними из самых популярных среди огородников.

1.3 Дисковые устройства

Дисковые модели обладают следующими преимуществами:

Схема дискового окучника для картофеля

• удобные в использовании (для работы с этими инструментами нужно минимум усилий, они сами продвигаются вперед, не требуют дополнительного толкания сзади);
• универсальные (с их помощью можно делать окучивание после посадки клубней в период активного роста надземной части растений);
• удачно сочетаются с мотоблоком (если использовать дисковый окучник при пониженной скорости мотокультиватора его мощность возрастает. Это повышает эффективность культивирования и улучшает работу агрегата).

При выборе из огромного ассортимента, желательно выбирать те модели, которые изготовлены из легированной стали, оборудованы подшипниками качения с большой толщиной и дисковым диаметром.

1.4 Окучники пропеллерного типа

Окучники пропеллерного типа используются для культиваторов и мотоблоков, у которых есть две передние передачи. Это нужно, чтобы на второй передаче с мощностью до 180 об/мин, можно было не только рыхлить, но и перебрасывать почву в грядки из междурядий. Такой окучник для картофеля своими руками отлично справится с поставленными задачами.

Окучивание картофеля: когда и как это делать на мотоблоке

Для повышения урожая фермеры стремятся своевременно вносить удобрения, бороться с вредителями и болезнями растения. Сорняки наносят сельскохозяйственным культурам существенный урон, обедняют почву и лишают влаги растение. Окучивание картофеля культиватором уничтожает более половины всех сорняков и полностью разрушает их корневую систему

Предлагаем узнать о важности регулярного рыхления почвы, к которым относятся следующие аспекты:

• способствует полноценному росту и развитию клубней;

• улучшает доступ кислорода к корневой системе растения;

• помогает уберечь клубни от паразитов;

• снижает вероятность повреждения корнеплодов солнечными лучами.

Опытные фермеры рекомендуют приступать к окучиванию картофеля культиватором после дождя или обильного полива, когда верхние слои грунта подсохнут. Предварительно на участке стоит прополоть сорняки и собрать их. Обрабатывая междурядья мотокультиватором, нужно придерживаться такой последовательности работ, а именно:

• расположить оборудование между рядами кустов;

• запустить двигатель и включить пониженную передачу;

• начать движение между растениями, придерживаясь центрального расположения устройства и нужной глубины погружения окучника;

• при окучивании постоянно нужно контролировать, чтобы культиватор не повреждал ростки картофеля;

• пройдя ряд до конца, приступают к обработке следующего междурядья.

Предлагаем посмотреть видео окучивания картофеля культиватором:

Агрономы рекомендуют проведение обязательного трехкратного окучивания. Предлагаем ознакомиться со сроками осуществления процедуры:

1. Первое окучивание культиватором рекомендуют проводить, когда ветви растения достигают длины около 10 см. Особенно стоит произвести работы на грядках, если картофель был высажен рано и возможны ночные заморозки. Окучивание защитит побеги от вымораживания.

2. Вторую процедуру проводят через 20 дней после первого окучивания, перед началом цветения кустов. Его именуют периодом бутонизации. Если рыхлая почва будет окружать весь куст, растение получит больше влаги, а плоды будут хорошо развиваться.

3. Третье окучивание проводится уже после цветения растений и его цель – взрыхлить почву в период клубнеобразования. Чернозем – это тяжелый грунт и если его сделать рыхлым, клубням будет легче развиваться и они будут иметь правильную форму, красивый товарный вид.

Проводить обработку почвы между рядами картофеля нужно очень аккуратно

Мотокультиватор – это довольно мощное устройство, способное при неосторожном обращении нанести культуре непоправимый вред. Категорически запрещено наезжать на кусты картофеля и погружать окучник слишком глубоко. Если ботва картофеля сильно разрослась, стоит отложить процедуру и выполнить окучивание вручную

Если ботва картофеля сильно разрослась, стоит отложить процедуру и выполнить окучивание вручную.

Характеристики

Любому огороднику, который имеет на своем участке картофель, скорее всего, пригодится окучник. Этот инструмент характеризуется универсальностью, помогает эффективнее справиться со сложной работой. Самый распространенный вариант – это ручной окучник. Характерные особенности изделия позволяют нарезать гребни земли по грядам, проводить довсходовую и послевсходовую обработку. Размеры стандартного инструмента подходят для одновременного боронования и окучивания междурядий на поле с картофелем. В зависимости от особенностей инструмента возможна обработка сразу нескольких рядов с посадками.

Кроме рыхления земли в междурядьях, окучник одновременно удаляет сорняковые растения. Качественный инструмент, купленный у производителя, имеет спецприспособление, способствующее самоочищению от налипшей грязи. Окучники успешно справляются с задачей на любых типах почв.

Самостоятельное изготовление окучника

Своими руками сделать окучник помогут инструкции, а также понятные эскизы деталей с нужными размерами. Они представляют собой довольно простые конструкции. Любые тонкости и особенности всегда можно разглядеть на фото или видео процесса изготовления. Это позволит правильно и быстро установить все компоненты, чтобы впоследствии не переделывать работу.

Необходимые инструменты и материалы

Для работы следует подготовить целый ряд инструментов: слесарный (тиски, молоток, зубило, гаечные ключи), электрический (болгарка, электродрель с комплектом сверл, сварочный аппарат), разметочный (рулетка, штангенциркуль). Также надо запастись расходными материалами: абразивными кругами, сварочными электродами. Разметку наносят мелом, карандашом или фломастером. Удобно использовать для этих целей корректор текста в виде шариковой авторучки. Его легко наносить, за счёт образования тонкой линии точность раскроя увеличивается.

Если необходимый минимум рабочего инструмента есть практически у каждого умельца (или его можно попросить у знакомых), то с нужными материалами ситуация сложнее. В зависимости от принятой конструкции, потребуется различный сортамент метала и его количество. Не всегда у мастера под рукой есть такой ассортимент. Его придётся покупать. Однако в магазине или на складе могут отказать в продаже столь малого количества. В этом случае нужно искать альтернативные источники на производстве, в ремонтных мастерских или пунктах приёма металлолома. Для изготовления потребуются:

• лист толщиной не менее 3 мм;
• полоса 40 х 4, 50 х 5 мм;
• труба профильная 15 х 15, 30 х 15 мм;
• крепёжные детали (болты, шайбы, гайки).

Как сделать картофелесажалку своими руками: чертежиКартофель любим многими огородниками, поэтому его часто высаживают на земельных участках. При этом используют как…

Подготовительные мероприятия

Первоначально следует подготовить чертежи всех деталей и перенести их на плотную бумагу в масштабе 1 : 1. Затем вырезают картонные лекала, размещают их на поверхности металла так, чтобы оставалось как можно меньше обрезков. Болгаркой делают заготовки. Для этого абразивным кругом очерчивают контур на глубину до одного миллиметра, а затем выполняют полноценный раскрой. Гнут детали в тисках или подходящих оправках. Размечают отверстия при помощи штангенциркуля и сверлят ручной электродрелью или на станке.

К сведению! Для облегчения гибки детали предварительно нагревают паяльной лампой, газовой горелкой или в печи.

Изготовление окучника листерного типа

Основная деталь почвообрабатывающего инструмента такого типа – лемех. Это плуг окучника для мотоблока, который врезается в землю. Построение конструкции необходимо начинать именно с него. Для повышения прочности лемех желательно закалить. Однако это накладывает ограничение на перечень материалов для его изготовления. Следует использовать углеродистые низколегированные стали. Они хорошо поддаются закалке и обработке резанием. Крепится лемех к передней части при помощи болтового или сварного соединения. В последнем случае закалку проводят после сборки.

Переднюю часть изготавливают из стального листа толщиной 3 мм. Сгибают его в двух плоскостях. Для придания детали плавных изгибов и переходов её предварительно нагревают до 900 °C. Нижняя часть должна сопрягаться с лемехом без зазоров или перекосов. Для подгонки деталей их подгибают или подрезают. С двух сторон сопрягают переднюю часть с отвалами. При этом контролируют плавность форм и переходов. Подошву делают из стальной полосы шириной 5 см, толщиной 5 мм. Кронштейн вырезают из профильной трубы сечением 30 х 15 мм.

Дискового окучника

Своими руками навесное оборудование для мотоблока можно изготовить из старого газового баллона. При этом вырезают верхнюю часть и дно. Края заготовок обрабатывают болгаркой или заточным станком. В центре сверлят отверстие для крепления к стойке. Последнюю изготавливают из стальной трубы диаметром 26 мм. Траверсу, на которой крепятся стойки, делают из металлического профиля сечением 40 х 40 х 3 мм. Сцепку с мотоблоком самодельного дискового окучника варят из толстостенного стального проката.

Сборка

Собирают все детали в единое целое на ровной поверхности. Для предотвращения смещения применяют зажимы или струбцины. Болтовые соединения предварительно скручивают. Места сварных соединений зачищают от ржавчины, окалины или старой краски. Постепенно соединяют элементы и фиксируют их точечными прихватками. Когда конструкция станет жесткой, проверяют её соответствие чертежу, а также плавность перемещения подвижных деталей. После этого выполняют окончательную сварку.
