Калитка из профнастила своими руками: пошаговая инструкция по изготовлению

Монтаж

Если следовать порядку действий, то начинают с опор, потом сваривается и закрепляется каркас, реализуется отделка.

Установка опор: стальные и кирпичные

После разметки на земле можно приступать к вкапыванию опор. Должны залегать в грунт на треть своей длины. Этот момент обязательно предусмотрен на схеме. Дополнительно обрабатываются антикоррозийным составом, ровняются по уровню в яме.

После монтажа яма засыпается щебенкой, заливается бетонным раствором, который смешивается из песка и цемента в соотношении 3 к 1.после завершения заливки, нельзя трогать в течение нескольких суток. Когда фундамент окончательно застыл, приваривают петли, грунтуют и красят.

Каркас

Столбы могут быть из металла или кирпича.

Внутри кирпичного образца все равно имеется металлическая сердцевина. Петли закрепить в кирпиче не получится, потому что он будет быстро рушиться под влиянием не проходящих переменных нагрузок. Фактически это тот же столб из металла, но обложенный сверху кирпичом.

Заготовки должны быть на 120 см длиннее готовых стоек. Расстояние – ширина калитки плюс 10-20 мм.

Кирпичные

Прежде чем монтировать соединяются друг к другу перемычками или уголками на расстоянии 30-80 см от нижнего края. Внизу для улучшения их стойкости привариваются квадраты из листов стали 4-5 мм толщиной. Нижние части стоек прокрашиваются мастикой до 140 см в высоту.

После установки, в яму дополнительно проверяются на правильность вертикали, только потом заливаются бетоном. Фундамент после заливки протыкают ломом или арматурой – это помогает предотвратить формирования пузырьков воздуха. Внутренняя часть должна тоже заливаться раствором.

В течение нескольких дней после оборудования фундамента нужно увлажнять поверхность бетона. Так он наберет максимальную прочность через 20-25 дней, раньше установку калитки организовывать запрещается.

Прежде чем обкладывать опору кирпичом на бетон кладется рубероид.

Сварка каркаса

Чтобы ответить на вопрос, как можно сварить ворота на гараж, нужно следовать инструкции. Сваривая распашную модель, необходимо всю работу выполнять в строгой последовательности:

Сварка каркаса

1. Вырезание заготовок в соответствии с размерами на чертеже.
2. Зачистка места среза, удаление ржавчины при ее обнаружении, затирка заусениц.
3. Все детали раскладываются по размерам. Это помогает упростить последующее конструирование, дополнительно проконтролировать правильность полученных деталей.
4. Закрепление опор – они привариваются к закладным или бетонируются.
5. Расположение заготовки створки на ровной горизонтальной поверхности. Нужно обеспечить углы 90 градусов между частями. Собирать требуется без перекосов.
6. Укладка углового соединения, для обеспечения совпадения кромок по краям. Сваркой захватываются части каркаса, фиксируются все заготовки.
7. Окончательно приварить, пользуясь заготовками.
8. Прикрепить поворотные петли к опорам и створкам, чтобы расстояние от верхнего и нижнего уровней составило 15-20 см.
9. Обработать швы от сварки, чтобы обеспечить товарный вид и безопасность последующей эксплуатации.

Соединение в углах

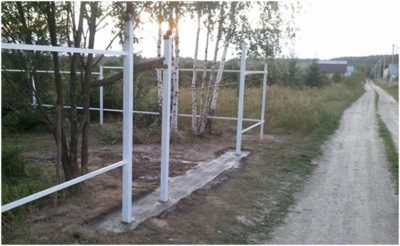

Установка каркаса

Когда сооружение полностью готово, каркас навешивается на столбы, проверяется его открытие/закрытие в таком виде. Покрывают грунтовкой, красят из пульверизатора.

Навешивание

Монтаж

Рассмотрим основные этапы установки калитки:

1. Выбираем место для несущих элементов. Для них выбирайте деревянные столбы, металлическую трубу или профиль с сечением от 10 см. Помните, что столбы вкапываются в землю, поэтому должны быть на метр выше калитки. Замеряем промежуток между несущими столбами.
2. Готовим материал для каркаса и ребер жесткости. Для деревянной конструкции собираем раму из досок, скрепив их саморезами. Увеличить ее жесткость помогут металлические пластины с зубцами, вбиваемые в раму. Для металлической – профиль и уголки толщиной 3 мм. Жесткость придадут обрезки трубы. Для обшивки выбирайте лист толщиной от 1,5 мм. Далее необходимо зачистить поверхность металла болгаркой и обработать ее антикоррозийными средствами.
3. Готовим раствор для заливки фундамента и щебень.

Далее необходимо подготовить фундамент:

1. Для этого пригодится бур. Высверливаем 2 ямы глубиной в 1 метр. Обязательно учитывайте запас в расстоянии между столбами для монтажа каркаса.
2. Готовим раствор, замешивая песок с цементом в пропорциях 1: 3
3. Вставляем столбы в подготовленные углубления. Вбиваем кувалдой на 30 см.
4. Засыпаем щебень, трамбуем, заливаем раствором.

Монтаж калитки состоит из таких этапов:

• Для металлической калитки из уголков и профтруб варится каркас. Для добавочной жесткости посередине приваривается поперечная планка. Не забывайте, что снизу оставляется зазор с учетом непогоды и выпадения снега! Готовые конструкции необходимо зашкурить, убрать неровности, обезжирить специальным антисептиком.
• Когда рама будет скреплена, производится замер ее диагоналей. Если они равны, значит, дверца получится без перекосов и будет функционировать должным образом.

• Крепим обшивку на каркас. Предварительно обработанный материал (доски, цельный или оцинкованный лист металла, вагонка) присоединяем к каркасу с помощью саморезов либо заклепок.
• Начиная монтаж металлической калитки, необходимо прочно зафиксировать между собой струбцинами (вспомогательные инструменты для фиксации деталей) опорную стойку и каркас калитки. Нужно только оставить зазор около 3 мм, вставив куски проволоки.
• Крепим дверную ручку.
• Монтируем замок.
• Навешиваем изделие на опорную конструкцию, предварительно прогрунтовав и окрасив изделие.

Таковы основные правила установки деревянных и металлических конструкций.

В случае, когда вы имеете достаточно опыта и решились сами заняться установкой ворот, кованых на заказ, помните, что установка здесь требует гораздо большего внимания к деталям

Здесь также важно учитывать ширину дверного проема, вес конструкции, глубину ям для опор, надежность креплений

Если вы желаете, чтобы ваша ограда не знала ремонта как можно дольше, крайне серьезно отнеситесь к правильному монтажу изделия. При необходимости обратитесь к специалисту за помощью.

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно

Если же собрались использовать светлый лак, обратите внимание на этот момент

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа

Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

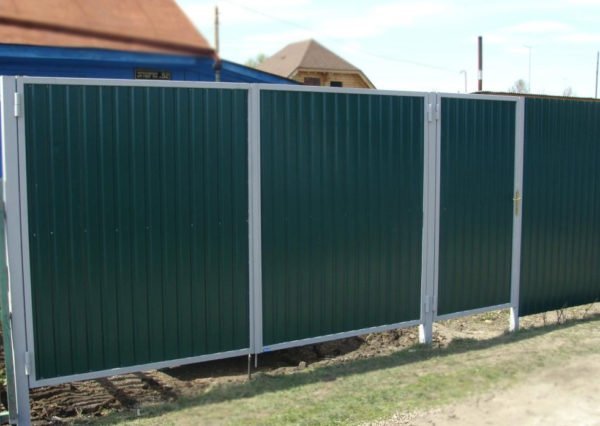

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

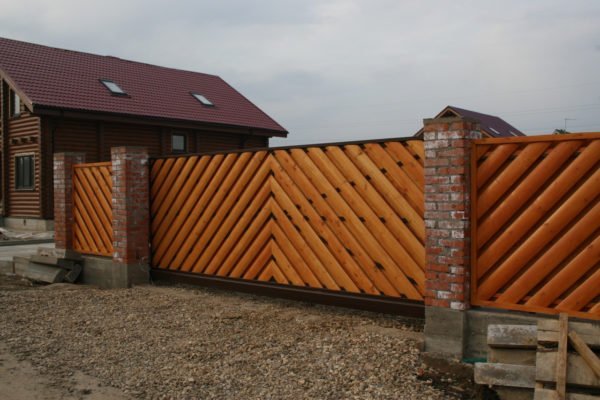

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Такие ворота обеспечивают возможность обзора

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

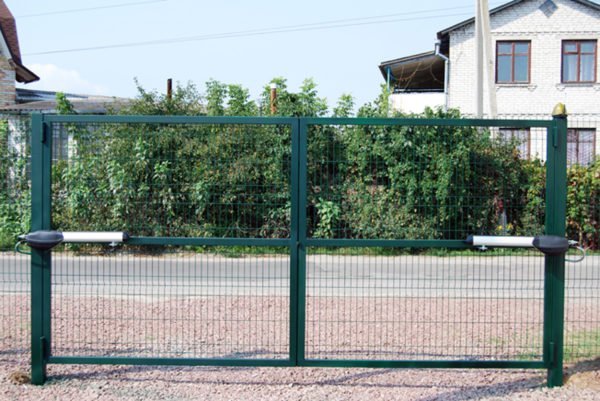

Вариант ворот с проволочной сеткой

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Сочетание поликарбоната с ковкой улучшает товарный вид

Лёгкость материала и простота крепления делают его популярным.

Вариант отделки ворот цветным поликарбонатом

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Ворота, зашитые металлом, выглядят эстетично благодаря применению декоративных элементов

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Свойства изделий

Калитки с элементами ковки привлекают к себе внимание окружающих. Им кажется просто невероятным тот факт, что такие ажурные и витые конструкции можно изготовить из металла

Калитка кованая обладает такими положительными качествами:

• прочностью. Металл используется в самых экстремальных условиях, он способен выдерживать температурные колебания в рамках -30- +30°С, ему не страшна жара, насекомые, сильные порывы ветра, механические повреждения;
• длительным эксплуатационным сроком;
• универсальностью. Ковка хорошо сочетается с элементами, выполненными из других стройматериалов (кирпича, камня, дерева, пластика);
• высокими защитными свойствами. Металл позволяет защитить территорию от вторжения посторонних особ, проникновения животных. Дополнительно входные конструкции из него можно оснастить замком, автоматикой, системой видеонаблюдения;
• широкими возможностями для декорирования и оформления. Технология ковки позволяет изготовлять элементы разных форм и размеров, по индивидуальным эскизам. Подобные ограды представлены не только в черном цвете, их можно красить под золото или серебро, патинировать под старину.

Среди недостатков кованых металлических калиток — подверженность ржавчине. При постоянном влиянии влаги материал коробится, разрушается. Но это можно предотвратить, обработав его перед монтажом спецсоставом.

Устанавливаем фурнитуру

Для оснащения калитки замком, защелкой и другими комплектующими важно подобрать те, которые подходят для эксплуатации в условиях улицы. В противном случае срок службы фурнитуры снижается в разы

Замок рекомендуется брать такой конструкции, чтобы открывался со двора поворотом защелки, а не ключом. Если зимой на замке замерзнет лед, то у хозяев не возникнет трудностей с открытием двери.

Для створки, которая открывается внутрь усадьбы, подойдет врезной или накладной замок.

Порядок крепежа врезного замка в калитку следующий:

1. Отмечается место установки. Наносится прямоугольная прорезь для корпуса, окружности для сердечника. Указывается место крепежа ручки.
2. Болгаркой прорезаются отмеченные участки вдоль длинных сторон.
3. Вдоль короткой стороны придется поработать дрелью.
4. Отверстия высверливаются не прямо по разметке, а приближенно к внутренней части прямоугольника. Чтобы придать отверстию нужную форму, размеры, используется напильник.
5. Круглые проемы под сердечник высверливаются по контуру или борфрезой по металлу.
6. Не нужно забывать про отверстия для монтажных винтов.
7. Место установки замка и вокруг него зачищается от ржавчины, обрабатывается антикоррозийным средством.
8. Замок монтируется без накладок. Его фиксируют после обшивки каркаса профнастилом.
9. Ручка крепится на высоте 90 см.

Ответная часть замка вставляется в столб, когда калитка навешена на опоры.

Помимо стандартного врезного мастера хорошо отзываются об электромагнитном замке.

Для удобства использования, особенно на дачах, хозяева оснащают дверь защелкой или запором. Защелка покупается вместе с замком или устанавливается отдельно.

Калитка своими руками

Содержание После принятия решения огородить участок при помощи забора из профнастила, появляется необходимость устройства калитки. Она может быть сделана без всяких проблем, если следовать инструкции, предложенной в нашей статье.

Для изготовления калитки своими руками понадобятся следующие инструменты: сварочный аппарат, углошлифовальная машинка с отрезными и шлифовальными кругами — «болгарка», дрель-шуруповёрт, пистолет для монтажа заклёпок, кисти для окраски, отвёртка и уровень.

Пошаговая инструкция по изготовлению калитки из профнастила

В этой инструкции представлен способ сварки каркаса калитки прямо на опорных столбах.

1. Изначально следует разметить место под будущую калитку, оставляя проём необходимой ширины в заборе между двумя столбами, к которым впоследствии потребуется приварить трубы — основу каркаса будущей калитки. Благодаря такой схеме, будущая калитка идеально подойдёт по размерам. В этом случае, проблемы, возникающие, когда конструкция изготавливается в другом месте, будут исключены.

2. Вопрос, как сделать калитку, решается просто. Ее каркас изготавливается из таких же квадратных труб, как и каркас забора. Для избежания деформации каркаса калитки, трубы привариваются к столбам забора.

3. После этого, к вертикальной стойке рамки калитки приваривается верхняя часть петель.

Для обеспечения жёсткости конструкции посредине рамки нужно приварить поперечину из той же квадратной трубы. Горизонтальность поперечной перемычки следует проверить при помощи уровня.

4. На следующем этапе, каркас распашной калитки из профлиста следует срезать в местах крепления труб к столбам. Необходимо обрезать все лишние куски труб, тщательно проваривая все места соединений, а сварочные стыки зачистить при помощи шлифовального круга.

5. При помощи «болгарки» нужно зачистить места установки нижних частей навесных петель на столбах забора. Сначала следует приварить нижнюю часть верхней петли, после чего можно навесить каркас калитки и по месту приварить нижнюю часть второй петли.

6. Изготовление калитки из металлопрофиля требует проверки правильности её открывания: если всё выполнено правильно — она свободно открывается.

7. Необходимо снять калитку и приварить петли на столбах забора со всех сторон с зачисткой сварочных швов. При сварке петель нужно обеспечивать защиту листов профнастила от попадания искр и окалины от сварочной дуги.

8. При помощи «болгарки» требуется вырезать место под установку врезного замка, предварительно разметив все размеры на стойке калитки согласно чертежам.

9. На фото видно, как, установив каркас калитки на петли, можно разметить место под установку ответной планки замка на столбе забора. Потребуется укрепить ответную планку на стойку забора, используя дрель-шуруповёрт. Далее следует проверить правильность работы замка, после чего можно приступить к окрашиванию всей конструкции для защиты от ржавчины.

10. Используя дрель и пистолет для заклёпок, следует выполнить монтаж предварительно подогнанного по размерам профлиста на каркас калитки. Как вариант, можно закрепить профнастил, применяя кровельные саморезы. Смонтировав металлопрофиль, необходимо выполнить установку накладок с ручками на замок.

11. Для ограничения открывания калитки, внутрь проёма желательно установить ограничитель из кусочка металла, отрезанного от трубы.

Благодаря сборке каркаса прямо на стойках забора, работа, при наличии помощника, займёт не более двух часов времени. Сама же калитка будет радовать своих новоиспечённых владельцев надёжностью и неприхотливостью в эксплуатации.

Особенности самостоятельного изготовления ворот

Практически любой домашний мастер способен изготовить ворота из профильной трубы. Для этого ему нужно иметь минимум инструмента и знаний. Если у вас нет сварочного аппарата, то можно заказать сборку створок опытному сварщику, а своими руками выполнить остальные работы. Это позволит сэкономить часть средств.

Существует два варианта ворот из профильной трубы, которые можно сделать своими руками: находящиеся на въезде во двор и использующиеся для гаража. Их окончательный внешний вид зависит от нескольких факторов:

• выбранный дизайн;
• точность используемого эскиза или чертежа;
• верность замеров;
• использованный материал и фурнитура;
• качественный металл.

Опоры должны стоять строго вертикально, иначе под весом створок ворота будут самопроизвольно распахиваться. Идеальные ворота следует выполнить в едином стиле на всех въездах, чтобы они сочетались изготовленные из одинаковых материалов, будут смотреться эстетично. Красиво смотрятся ворота с элементами ковки, но их полностью самостоятельно сделать нельзя.

Виды

Ворота являются неотъемлемым элементом многих предприятий и частных усадеб. Эти конструкции должны решать несколько универсальных задач. Соорудить их сегодня можно и самостоятельно, используя специальные чертежи или эскизы. В зависимости от технических параметров, воротные системы можно разделить на несколько видов.

Откатные

Створка таких ворот сдвигается параллельно забору или одной из стен. Основными компонентами изделий являются полотно, консольная балка, ролики и опоры. Схема крепления данных атрибутов зависит только от выбранного типа створки и места ее расположения.

Самым популярным видом являются консольные ворота, но существуют и подвесные, и рельсовые системы. Последние, к примеру, очень похожи на консольные, но движение осуществляется по специальной рельсе. Существуют и так называемые складные ворота. В них створка как бы входит сама в себя. Достигается это применением металлопрофиля различной толщины и его крепления. Откатные ворота являются универсальными, так как их можно установить как на даче, так и на промышленном объекте.

Распашные

Ворота такого типа состоят из одной или двух створок, которые открываются по дуге. Применение распашных систем сегодня очень разнообразно. Их используют как в частных домовладениях, так и на больших сельхозпредприятиях, где нужны дополнительные ограждения для территорий. Строительство этих ворот является одним из самых простых, что и привело к их столь широкому распространению. Для их монтажа понадобится металл и сварка, с помощью которой варят каркас полотна, а после ворота устанавливают в нужном месте. Сегодня распашные ворота используются в качестве въездных.

Рулонные

Особенностью подобных конструкций является то, что полотно наматывается на специальный вал при движении вверх. Это стало возможным за счет разделения полотна на небольшие участки, которые связаны между собой. Теоретически, рулонные ворота могут устанавливаться на улице в качестве оградительных систем, однако этот процесс довольно трудозатратен, поэтому их монтируют в гаражах или на складах, где можно прикрепить каркас к основанию здания. Среди недостатков этих конструкций можно выделить их небольшую прочность.

Секционные

Ворота такого типа состоят из большого полотна из нескольких секций, которое двигается по специальным направляющим. Применяют подобные системы при строительстве больших складов, гаражей и других промышленных объектов. Чтобы повысить теплоизоляцию, внутрь полотна вставляют утеплитель. Ворота поднимаются вверх, так что дополнительное пространство возле основания не требуется. Некоторые модификации могут дополняться окнами и калитками.

Выбираем необходимый материал

Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:

1. Оцинкованная.
2. Нержавеющая.
3. Углеродистая.

Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.

В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:

• на бесшовные;
• сварные.

В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.

Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.
