Как перекрыть крышу профнастилом: нюансы установки

Как настилать профлист: правила монтажа

Продлить срок службы кровельного материала поможет соблюдение простых правил:

• Бережное обращение при погрузке-выгрузке и транспортировке поможет избежать царапин. Если они все-таки появились, необходимо их закрасить аэрозольными или обычными антикоррозийными красками.
• Для резки листов нельзя использовать болгарку. Она может повредить защитное покрытие, что вызовет быстрое ржавление. Лучший инструмент — электроножницы по металлу или лобзик.

Все пиломатериалы для обрешетки и контробрешетки должны быть обработаны от гниения.

В качестве крепежа используются оцинкованные саморезы с цветной головкой и упругой полимерной шайбой.

Устанавливать саморезы нужно в нижнюю волну. Крайние ряды листов и нахлесты прикручиваются в каждый прогиб, промежуточные — в шахматном порядке.

Вдоль фронтонов профнастил крепят в каждую доску обрешетки, чтобы избежать продувания.

Перемещаться по покрытию можно только в обуви с мягкой подошвой, чтобы не оставлять вмятин.

Строго соблюдать технику безопасности.

Чтобы обеспечить герметичность соединений и отсутствие коррозия, саморезы должны быть качественными. Они, как правило, комплектуются уплотнительными шайбами. Для крепления листов рекомендуется крепеж диаметром 4,8 и длиной 30-35 мм, для доборов — такого же сечения, но более длинные — 50-60 мм.

Монтаж кровли из профнастила своими руками

Покрытие крыши профнастилом может произвести даже новичок в строительном деле при соблюдении требований монтажа.

В первую очередь, важно следовать инструкции к материалу, купленному для обустройства кровли. Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия. Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия

Кроме того, выбор качественного и сертифицированного материала играет большую роль в качестве будущего покрытия.

Обязательные этапы подготовки кровли к укладке кровельного профлиста:

• правильная и обязательная укладка гидроизоляционного слоя;
• обустройство вентиляции путем наложения реек на гидроизоляционный слой;
• настил из досок с двух сторон желоба на расстоянии около 60 см под планкой ендовы на обрешетке с нахлестом у досок ендовы в 20 см;
• установка карнизной планки, при этом гидроизоляционный слой должен быть выше.

Технологическая карта

В зависимости от конструкции крыши листы профнастила укладывают:

• при прямоугольной наклонной крыше. Монтаж профнастила на крышу осуществляют от нижних углов кровли. Укладывают несколько (2-3 шт.) листов в первом ряду, закрепив их одним саморезом. Потом монтируют второй ряд — 1-2 листа профнастила. Ряды равняют по карнизу и закрепляют основательно;
• при треугольной форме крыши или трапециевидной кровле листы профнастила крепятся в две стороны от направляющей от края конька перпендикулярно карнизной планке.

Установка доборных элементов

Крепление элементов профнастила следует производить следующем порядке:

• первый лист укладывается в нижнем углу крыши с учетом свеса (при глубине волны до 10 мм длина свеса должна быть не более 100 мм, в остальных случаях длина свеса не должна быть менее 200 мм);
• параллельно карнизу внахлест не более двух волн укладываются следующие листы;
• второй ряд кровельных листов укладывается путем наложения поперечного нахлеста (около 20 см) на нижний ряд. На квадратный метр профнастила требуется от 6 до 8 саморезов.

Далее производится монтаж торцевых и коньковых планок. Монтаж ветровой планки производится со стороны навесной части к коньку. Недостающую длину наращивают путем соединения планок внахлест, а лишнюю — обрезают. Таким образом, одна из волн листа накрывается планкой. Планка прикрепляется саморезами и к доске торца и к листам профнастила. При малой высоте волны листов между кровельным материалом и элементами конька укладывается уплотнитель.

Установка ветровой планки

ОБРАТИТЕ ВНИМАНИЕ!

При монтаже коньковых элементов нахлест должен быть не меньше 10 см. Шаг планок должен соответствовать длине от 30 см.. Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста

При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный

Монтаж крыши со стеной производится с помощью конькового уплотнителя, который монтируется между стыковой планкой и верхним краем кровельного профлиста. При пологой крыше лучше укладывать продольный уплотнитель. При крутой крутом склоне — поперечный.

При соблюдении последовательности шагов по установке кровельного профнастила, можно самостоятельно качественно перекрыть крышу профнастилом своими руками.

Укладка профнастила на плоскую крышу гаража

Плоская крыша – это скат, у которого угол наклона не превышает 5°. То есть он настолько мал, что его обычно покрывают рулонными битумосодержащими кровельными материалами. Раньше для этого использовали рубероид, срок эксплуатации которого не превышает 5 лет. Сегодня все чаще укладывают рулонные изделия, в состав которых входят битум и полимеры. Этот кровельный материал прослужит на крышах до 25 лет.

И все же с рулонными кровлями много проблем. Они не только быстро выходят из строя, но и плохо переносят различные нагрузки, особенно механические. Их приходится все время проверять на наличие дефектов и заниматься ремонтом. Поэтому многие владельцы гаражей с плоскими крышами отдают предпочтение профнастилу, который просто укладывают поверх рулонного покрытия.

1. Стропила крепят непосредственно к плоскости перекрытия, которая представляет собой бетонную плиту.
2. Стропильную систему поднимают на стойки, формируя уклон. На фото ниже как раз такой вариант и показан.

Сооружение стропильной системы односкатной крыши на плоской кровле гаражаИсточник krovgid.com

Второй вариант практически повторяет по конструкции и содержанию возведение односкатной крыши с формированием стропильной системы. Он более затратный и сложный. Проще – первый вариант. Для этого прямо по плоскости кровли укладывают доски толщиною 30-40 мм. Укладку проводят не на ребро, а плашмя. При этом проводят крепление, так называемых, стропильных ног к бетонному основанию с помощью металлических дюбелей или перфорированными лентами и саморезами, которые вкручивают в предварительно установленные пластмассовые дюбеля.

Само же кровельное покрытие монтируют точно так же, как это было описано в предыдущем разделе. Главное – строго следовать инструкции, не пропуская ни одного требования. И еще один важный момент. На плоских крышах профнастил укладывают цельным листом. То есть в продольном направлении нельзя стыковать два листа. В месте соединения гарантированно произойдет протечка, даже в том случае, если стык обработать герметиком.

В видео показано, как монтируют профнастил на крышу гаража:

Заключение по теме

Как показывает практика, герметичная крыша – гарантия надежности сооружения в целом. Поэтому уложенный на односкатную гаражную крышу профнастил целыми листами – идеальный вариант. Именно поэтому при строительстве гаражей сегодня все чаще используют именно этот кровельный материал. При высоких эксплуатационных характеристиках он вдобавок достаточно дешев. То есть в одном материале совместилось сразу два критерия, по которым обычно выбирают стройматериалы.

Особенности эксплуатации

Чтобы снизить вероятность возникновения коррозии, следует:

1. Проводить ревизию каждые 6 месяцев. Желательно это делать осенью и весной.

2. Удалять все загрязнения, так как они задерживают влагу. Это может стать катализатором пагубных процессов. Если необходимо, можно использовать щадящие моющие средства. Следует помнить и о водостоках. Всю процедуру нужно проводить предельно аккуратно, чтобы не появились царапины. Для удаления снега лучше применять деревянную лопату.
3. Все дефекты покрытия сразу же исправлять. Механические повреждения можно обнаружить крайне редко. Такие листы лучше всего заменить на новые.

4. Проверять стропильную систему. В дереве могут завестись паразиты, которые будут его разрушать. Нужно вовремя это обнаружить, чтобы не пришлось делать капитальный ремонт.

5. Если было замечено, что краска в каком-то месте повреждена, её следует восстановить. Наиболее простым способом является повторное окрашивание. Желательно брать пожаробезопасные лакокрасочные изделия.

Монтаж кровли на сложных участках

Сложными для монтажа кровли считаются те зоны, в которых имеются внутренние углы. Такие участки именуются ендовами, и монтажные работы на них имеют ряд нюансов.

К ендовам, в частности, относятся расположения отверстий вентиляции и дымоходных конструкций, участки стыковки кровельных скатов и области соединения профнастила с планками и т. д.

Особенности монтажных работ на подобных участках могут быть различными. Например, соединениям профнастила и планок требуется герметизация посредством мастики или уплотнителя. Во всех местах, где имеются внутренние стыковые зоны, необходимо качественное уплотнение для защиты от проникновения влаги. В таких участках обустраивается обрешётка сплошного типа. Кроме того, в продаже имеются различные нестандартные изделия для облегчения кровельных и прочих монтажных работ. Подобные элементы также могут использоваться в подходящих случаях соответственно необходимости.

В целом, обилие всевозможных материалов на современном строительном рынке наряду с разнообразием современных технологий дают возможность значительно упростить процесс монтажа, и сделать возможной укладку профнастила даже для самых сложных и нестандартных кровельных покрытий.

Варианты

Выбирая профнастил, стоит сначала разобраться со следующими характеристиками:

• видом покрытия;
• волной;
• шириной листа.

Гофр для кровельного материала может иметь высоту от 1 до 11,4 см. Соответствующий требованиям по высоте и ширине тип конструкции маркируется буквами НС. Чаще всего профнастил делают в соответствии с государственными стандартами, о чем свидетельствует упоминание в конце маркировочной записи. При отсутствии таких данных изделие должно соответствовать какому-то другому из легитимных стандартов. Литеры A, B показывают, какая сторона профлиста окрашена (лицевая или оборотная).

Если в маркировке присутствует R, такой продукт имеет капиллярную канавку. Что касается технологии производства, профнастил делают четырех основных типов. Кроме оцинкованного тонкого листа, есть также тонкий лист с алюминиевой оболочкой, со смесью «алюминий — кремний» либо «алюминий — цинк».

Даже если две разные модели выпущены на одной установке, они могут иметь несходные характеристики: нередко стеновую и кровельную продукцию производят в одном цикле. Оцинкованная сталь считается толстой при величине в 5-7 мм; более тонкие изделия обязательно покрываются полимерным слоем.

В зависимости от использованного производителями типа полимеров могут выделяться различные варианты. Так, полиэстер внешне красив, но почти не защищает от механических дефектов. Почти неизбежно отслаивание и истирание со временем. Пурал похож по своим характеристикам на полиэстер, но более доступен. Относительно дорогой вариант ПВДТ одновременно прочен и устойчив к прямым солнечным лучам, отличается насыщенной цветовой гаммой.

Металлический шифер прочнее асбестоцементных листов и намного лучше, чем пластиковые панели, переносит сильный разогрев. Он отличается нанесением цинка сразу на две стороны листа, применением специально подобранного лака на изнанке и добавлением красящих пигментов в полимер.

Пластиковый слой помогает гарантировать сопротивляемость ультрафиолетовым лучам, жидкости и незначительным механическим дефектам. Они останутся на поверхности и не станут разрастаться вглубь или вширь. Все эти признаки делают металлошифер одним из основных вариантов для декорирования кровель домов.

Монтаж профилированных листов на крышу

Кровельные работы начинаются с обстоятельной подготовки — поиска инструментов, материала и доборных элементов.

Инструменты для монтажных работ

Для крепления профнастила на крышу необходимы следующие инструменты:

• шуруповёрт;
• ножницы по металлу (для стали толщиной до 0,6 мм);
• ножовка по металлу с мелкими зубцами;
• электрический лобзик;
• электрическая пила;
• маркер;
• нож;
• уровень;
• измерительная рулетка;
• пистолет для герметика.

Резать профлист можно ножницами по металлу или ручной ножовкой, но ни в коем случае не болгаркой

Выполняя монтаж профлистов, запрещается работать электрической или газовой сваркой. Применение этого оборудования приведёт к плачевным последствиям — порче защитного слоя материала.

Материал и доборные элементы

Лёгкую кровлю с маленьким наклоном предпочтительнее крыть профилированными листами С35 или С44. Форма этого материала может быть трапециевидной или синусоидальной. А длина таких листов колеблется между двумя и шестью метрами, хотя некоторые производители, если им поступил индивидуальный заказ, изготавливают профнастил размером от 50 см до 12 м.

Крышу с крутыми склонами мастера настоятельно советуют застилать профилированными листами марки НС35.

Профилированный лист НС35 относится к группе несущих профилей и имеет повышенные показатели жёсткости и устойчивости к коррозии

Помимо профнастила, потребуется запастись полукруглым или прямоугольным коньком, который необходим для защиты стыков профилированных листов. В дополнение к коньку в форме половинки круга необходимо приобретать специальные заглушки.

Конёк служит для защиты и декорирования области стыка двух кровельных скатов

Ещё одна нужная деталь — ветровая планка. Без неё капли дождя будут попадать стены дома, а кровля не сможет выглядеть как конструкции, доведённая до завершающей стадии строительства.

Ветровая планка выполняет роль защитного и декоративного элемента крыши

Исходя из конфигурации крыши, могут понадобиться и некоторые другие дополнительные элементы:

• нижняя и верхняя планки ендов (первая блокирует влаге путь в пространство под кровлей, а вторая делает кровлю хорошо проработанным объектом);
• внешний и внутренний уголки, соединяющие листы в области углов.

Пошаговая инструкция

Направление монтажа профнастила — снизу вверх, потому что при таком раскладе дождевая или талая вода не просочится в область между листами.

Монтаж профилированных листов производят в направлении против ветра и снизу вверх

Когда профлист настолько длинный, что накрывает весь скат, к монтажу приступают с торца крыши. Кровельный лист выравнивают по карнизу, имея в виду, что на запас оставлено 4 см (свес карниза). По кромке торца выравнивать кровельный материал строго запрещено.

Укладку профилированных листов на кровлю выполняют в следующей последовательности:

1. Первый профиль устанавливают на обрешётке и посередине фиксируют одним саморезом. Рядом кладут следующий лист, край которого должен перекрывать кромку предыдущего. Второй профиль тоже закрепляют в центральной части.

2. Выложив линию листов от одного до другого края кровли, осуществляют горизонтальное выравнивание ряда. При этом ориентируются на карниз.

3. Профилированные листы сцепляют друг с другом. Крепление выполняют в зоне у конька и в каждом третьем прогибе гребня материала.

4. Профнастил окончательно прикрепляют к основанию. Саморезы ввинчивают в месте расположения обрешётки там, где находится третий прогиб у всех профилированных листов. С торцевой части крыши профили фиксируют в зонах прилегания к обрешётке через один прогиб. Верхнюю кромку листа, находящегося близ конька, прижимают к основанию также через прогиб волны.
5. От излишков материала избавляются, действуя ножовкой. Эту задачу обязательно выполняют с торцов дома и на втором скате крыши.

6. Кровлю оснащают торцевой планкой, закрепляемой в волне профнастила посредством саморезов. Фиксацию элемента осуществляют снизу, двигаясь в сторону конька крыши. При необходимости стыковки двух планок делают большой нахлёст — более 5 см. Крепление при этом выполняют через каждые 60–100 см.

7. Между коньком крыши и профилированными листами прячут уплотнитель, который самостоятельно прилипает к месту укладки. Коньковые планки наращивают, соединяя их края на 10 см. Крепёжные элементы вставляют с шагом в 30 см.

Техника безопасности

Разумеется, ни о каком выполнении работ в сырую, ветреную и тем более грозовую погоду речи быть не может. Стоит помнить, что профнастил имеет острые края. Его надо держать только в матерчатых или иных прочных рукавицах. Отрезанные кусочки могут отлетать в сторону, поэтому совершенно обязательно использование защитных очков. Полезно поднимать наверх листы по одному, чтобы исключить повреждение их при касании друг друга.

Ходить по профнастилу не рекомендуется. Если же на него надо ступать обязательно, применяют мягкую обувь, не причиняющую вреда материалу. На высокой крыше подвязываться и применять защитные пояса следует обязательно. Но по понятным причинам нелишне будет поступать так даже при обустройстве кровли на одноэтажном частном доме. По возможности следует работать вдвоем, взаимно страхуя друг друга.

Категорически нельзя работать на крыше в нетрезвом состоянии, при любом недомогании или ощущении неблагополучия. Одежда должна быть прочной, плотной, и очень важно, чтобы она ни за что не зацеплялась. Все движения должны быть максимально свободны

Надо внимательно проверять, чтобы расположение материалов и инструментов не создавало угроз для работников. Запас надо делать на земле, а наверху лучше держать только то, что нужно в данный момент, в крайнем случае на 15-20 минут работы.

Все работы, которые могут быть сделаны на земле, должны быть выполнены именно на земле. Следует постоянно контролировать исправность лестниц и их несущую способность. Полезно заранее уточнить расположение всех точек ввода электрических проводов, их расположение под крышей. Все такие места стоит даже пометить знаками, чтобы не попасть туда саморезом или не получить удар по иной причине. Крайне нежелательно браться за самостоятельный ремонт крыши при возрасте менее 18 и более 55 лет; лучше всего тогда потратить деньги на наем сторонней бригады.

При уклоне кровли 16-20 градусов она обязательно должна быть оснащена перилами. Останавливая работу на обед, по иной причине (особенно на ночь), следует убирать все материалы вниз или надежно фиксировать их. Если предстоит работать на высоте 5 м и более, обязательно должны применяться лестницы из металла с ограждающими дугами. По возможности следует избегать работ с профнастилом при температуре воздуха ниже +10 градусов. При отрицательной температуре работать нельзя, вообще.

Дополнительно следует:

• тщательно осматривать всю кровлю перед началом работ и после каждого перерыва в них;

• внимательно контролировать каждый шаг;

• обесточивать электроинструмент при любом перерыве в работе;

• если часть кровли выходит за пределы собственного участка, ставить ограждение и предупредительные знаки в опасной зоне;

• прекращать работы при тумане, плохой видимости;

• контролировать исправность изоляции проводов, питающих электроинструмент.

Как покрыть крышу своими руками, смотрите в следующем видео.

Выбор материала

Правильно выбрать профнастил просто по внешнему виду – идея столь соблазнительная, столь и не имеющая смысла. Все знающие люди однозначно оценивают прежде всего жесткость используемого материала. Именно она говорит о том, насколько прочен и надежен он оказывается. А судить о жесткости удобнее всего по высоте профилей. Чем она больше, тем прочнее (но и дороже) окажется материал.

Конечно, лучше подобрать для дома те листы, что по длине и ширине соответствуют отдельным элементам кровли или кратны им. Но не всегда это возможно, поэтому во многих случаях наиболее правильным решением оказывается применение самого близкого к подходящему из доступных варианта.

Что касается маркировки «стенового», «несущего» и так далее профлиста, то это не слишком существенно. Куда более важную роль играют способность переносить возникающие нагрузки и общая тяжесть материала. От них зависит его пригодность для кровельных работ в конкретном случае. Нежелательно покупать отделочный профнастил в небольших фирмах и магазинах, правильнее обращаться непосредственно к производителям.

Монтаж профнастила своими руками

Профилированный настил достаточно прост в монтаже, легко режется ручным инструментом. Небольшой вес позволяет поднимать его на высоту без применения строительной техники.

Для умельцев, которые задумались о том, как покрыть крышу профлистом своими руками, это вполне посильная задача. Потребуются навыки обращения с режущим инструментом, шуруповертом, рулеткой и хотя бы один помощник.

Монтаж кровли из профнастила включает этапы:

• устройство гидроизоляции;
• укладку контробрешетки и обрешетки;
• монтаж металлопрофиля;
• установку доборов.

Влияние уклона крыши при монтаже

При устройство кровли учитывают угол наклона скатов:

• 10°-15° — под настил С8, С10, С20 укладывают сплошную обрешетку. Листы в ряду нахлестывают на 2 волны. Дополнительно стыки уплотняют кровельным герметиком. Между рядами соблюдают нахлест не менее 200 мм. С21, С35 и С44 монтируют по разреженной обрешетке с шагом 300-500 мм и нахлестом на 1 волну.
• 15°-30° — обрешетку укладывают с шагом от 500 мм, нахлест в ряду на 1 волну, между рядами 150-200 мм.
• Более 30° — уменьшают величину горизонтального нахлеста до 100-150 мм.

Более точную информацию можно получить у менеджеров специализированных торговых точек, в рекомендациях производителей.

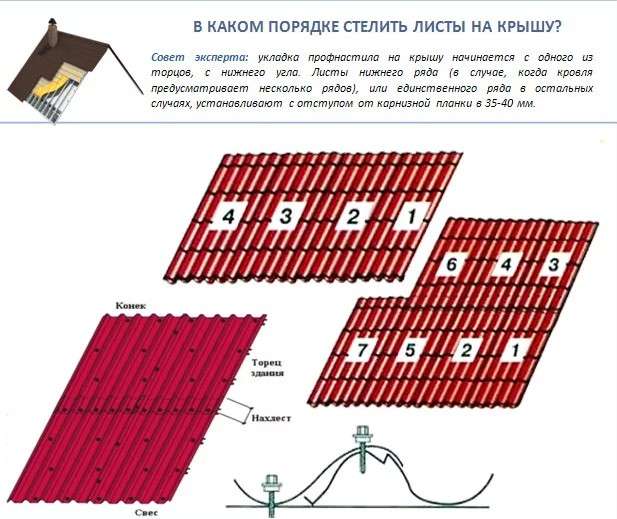

Порядок закрепления листов

Монтаж начинают с нижнего угла ската. Кровельный материал укладывают на обрешетку следующем порядке:

1. Первый лист выравнивают по линии карнизного и фронтонного свеса. Для марок С8, С10, С20, С21 это 50-100 мм, для остальных — 200-300 мм. Временно закрепляют саморезом.
2. Укладывают второй лист с нахлестом, выравнивают по свесу и закрепляют так же.
3. Начиная снизу, листы соединяют по верху волны между собой, саморезы устанавливают с шагом 400-500 мм. К обрешетке не прикручивают.
4. Третий и четвертый элемент крепят аналогично.
5. Блок из листов окончательно выравнивают, закрепляют саморезами к обрешетке. На 1 м² расходуют 7-8 штук, устанавливая их в нижнюю часть волны.

Следующий ряд монтируют с рекомендуемым нахлестом. Поочередно выравнивают два-три соседних листа, затем прикручивают их к каркасу.

Система вентиляции кровли

Правильно выполненная вентиляция позволит избежать на долгое время конденсата, тем самым увеличит сроки эксплуатации крыши из профнастила. Она состоит из следующих элементов:

• Продухи – предназначены для естественного движения вохдуха, бывают карнизные и коньковые продухи. Карнизные делятся на щелевидные и точечные. Щелевидные продухи — это щели, оставленные между крыше и стеной шириной в 2,5 см. Точечные делаются в виде отверстий, если угол крыши 15 градусов и больше, ширина отверстия 10мм, если меньше 15 градусов, сечение отверстия 25мм. Коньковые продухи делают шириной в 50мм, или отдельными отверстиями через каждые 7 метров

Аэратор – предназначен для вывода паров и влаги с подкровельного пространства, делается для скатных крыш. Внешне выглядит как труба накрытая зонтиком, делятся на точечные и непрерывные.

Этапы работ: как правильно покрыть крышу профнастилом

Грамотно самому покрыть крышу профнастилом можно только при условии соблюдения порядка работ и правил монтажа.

1. Планируется раскладка листов с учетом формы крыши и ее размеров. Обычно для прямоугольных скатов начинают от середины или с края, для трапециевидных или треугольных– с середины.

2. После укладки гидроизоляции (или всего многослойного «пирога») монтаж листов начинают с нижнего края ската, продвигаясь в стороны и вверх.

3. Каждый профлист крепят саморезами к контробрешетке по нижнему краю, по верхнему (если идет нахлест профнастила по длине, верхний и нижний лист скрепляют вместе), по боковым кромкам и в углублениях между волнами так, чтобы саморезы располагались в шахматном порядке.

4. При монтаже внимательно проверяют затяжку саморезов. Перекосы, неплотный контакт или вдавливание шляпки в лист недопустимы, это приводит к нарушению герметичности и повреждению защитного слоя профлиста.

5. Монтаж доборных элементов. Их установка производится в соответствии с рекомендациями производителя так, чтобы обеспечить защиту настила и кровельного «пирога» под ним от попадания атмосферной влаги, срыва листов ветром и других потенциальных риском.

Важно: установка некоторых доборных элементов производится ДО монтажа профнастила на крышу (сарая, гаража, дома)

Нюансы монтажа доборных элементов

Чем сложнее устройство кровли, тем больше элементов для защиты стыков и прилеганий придется использовать. Наиболее проста в этом плане , далее идут двускаткая и четырехскатная крыша. Щипцовые и мансардные кровли требуют наличия ендов, коньков и планок разного типа, для мансардных конструкций с окнами необходимы оконные сливы и козырьки, для дымоходов – планки прилегания. Ниже приведены иллюстрации с типичными узлами монтажа доборных элементов для кровли (крыши) профлистом отделанной.

Основные виды комплектующих

Рассмотрим наиболее популярные виды доборных элементов, используемые в конструкциях различных типов кровель из профнастила.

Коньковая планка

Накрывает стык между скатами на вершине кровли – конек, а также боковые стыки скатов трехскатной или вальмовой крыши. Конек венчает крышу, поэтому требования к его декоративному оформлению особенно высокие.

Распространены следующие формы коньковых элементов:

1. Плоская. Наиболее дешевый и часто встречающийся вариант, выполнен в форме простого уголка.
2. Круглая. Имеет закругленную форму углового сгиба. В отличие от конька плоской формы дополнительно требуются торцевые заглушки.
3. Прямоугольная. П-образный угловой сгиб.

Коньковая планка плоская, круглая, прямоугольная

Закрывает торцы круглых коньков. Форма заглушки конусная или плоская.

Заглушка плоская и конусная

Тройник Y-образный

Устанавливается в точке схождения коньков с боковыми стыками скатов на вальмовых и трехскатных крышах при использовании круглых коньковых элементов.

Тройник Y-образный

Ендова

Так называется вогнутый угол, формируемый на боковом стыке скатов крыши. Это место кровельного покрытия считается наиболее опасным для протечек, при неправильном монтаже на нем собираются лужи. Кроме того, опасность представляет скапливающийся снег.

Доборный элемент, устанавливаемый здесь, также называется ендовой. Он состоит из двух планок – нижней и верхней. Обе планки согнуты под одинаковым углом вдоль продольной оси. Нижняя планка крепится к обрешетке до монтажа профнастила, верхняя планка накрывает нижнюю и устанавливается поверх профлистов. В некоторых образцах ендов сгиб верхней планки выполнен в форме лотка-желоба или выступа. Его назначение – облегчение водостока и схода снега.

Ендова верхняя с лотком и нижняя

Планка примыкания

Предназначена для герметизации кровли в районах примыкания к дымоходам, вентиляционным трубам, смежной вертикальной стене, на параллельных коньковому прогону изломах скатов мансардных крыш. Как и ендова, планка примыкания включает нижнюю часть, устанавливаемую до монтажа профнастила, и верхнюю, которая крепится поверх профилированных листов.

Планка примыкания верхняя и нижняя

Торцевая планка

Имеет и другие названия – ветровая, фронтонная. Закрывает фронтонный свес с торца. Одна полка торцевой планки накрывает одну или несколько ближайших к краю волн профлиста, другая закрывает плоскость стропила по всей длине. Бывает в форме обычного уголка или с дополнительными ребрами вдоль продольной оси, увеличивающими жесткость и улучшающими декоративные свойства.

Торцевая планка

Карнизная планка

Узкая планка с одним или несколькими продольными ребрами, монтажники ее называют также капельник. Крепится на нижнем краю обрешетки и скрывает карнизную доску. Предназначена для защиты от попадания под кровлю влаги в месте стекания со ската в водосточный желоб или на землю.

Карнизная планка

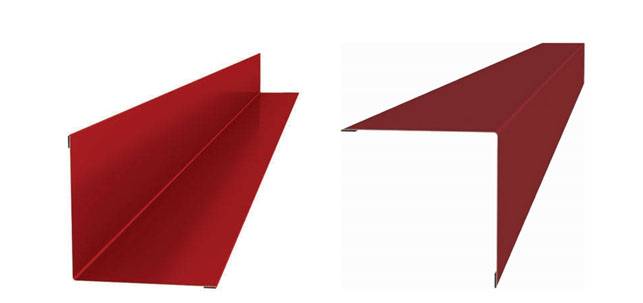

Угол внутренний и внешний

Данный вид доборов потребуется при наличии подшивки под свесами. Внешний элемент закрывает угол, образуемый подшивкой с карнизной планкой, а внутренний – угол примыкания подшивки к стене. Также их применяют для защиты и декорирования стеновых углов, внешний угол иногда используется в целях экономии вместо конька плоской формы.

Угол внутренний и внешний

Планка снегозадержания

Гладкая и скользкая крыша из металлических кровельных материалов, к которым относится и профлист, в обязательном порядке требует установки снегозадержателя для предотвращения лавинообразного схода снега и льда с кровли. Снегозадерживающие устройства предупреждают угрозу здоровью и жизни, повреждение имущества и элементов кровельных конструкций, в частности, водосточных желобов.

Планка снегозадержания выполнена в виде согнутой под острым углом вдоль продольной оси металлической полосы, имеет клиновидную форму. Внутрь может дополнительно монтироваться усиливающая планка.

Способы монтажа:

1. Сплошной. Снегозадержатели образуют непрерывный барьер без разрывов, сдерживают снежную массу от падения. Монтируются в один ряд на краю кровли, недалеко от карнизного свеса.
2. Точечный. Снегозадержатели крепятся в шахматном порядке в несколько рядов, а также в один ряд над окнами в потолке мансарды. Рассекают сплошную снежную массу при сходе на небольшие части.

Планка снегозадержания

Следует отметить, что существуют снегозадержатели других типов, изготавливаемые не из оцинкованного листа, а из трубок, сетки или металлической полосы с перфорацией.
