Устройство дренажной канавы на участке

Что такое дренаж

По сути, это система, с помощью которой производится удаление воды с поверхности грунта или с определенной глубины. Это одна из систем водопонижения. С ее помощью добивается следующее:

Удаляется вода и влага с участков, где располагаются фундаментные конструкции. Все дело в том, что излишняя влага, особенно это касается глинистых почв, становится причиной подвижек фундамента. Как говорят строители, он «поплывет», то есть станет неустойчивым. Если к этому добавить морозное пучение почвы, то земля просто будет строение выталкивать наружу.

Отсутствие дренажа на участке – влажные подвалы в домахИсточник gtrk-vyatka.ru

• Осушаются подвалы и цокольные этажи. Многие могут отметить, что современные гидроизоляционные материала способны противостоять любому воздействию воды, в любом количестве. Никто с этим спорить не собирается. Просто у каждого материала есть свой эксплуатационный ресурс. Через несколько лет он и у самого качественного гидроизоляционного материала иссякнет. Вот тогда и начнутся проблемы. К тому же всегда присутствует вероятность, что на каком-то участке изоляции есть дефект, через который влага будет проникать в подвальное помещение.
• Если на загородном участке используется автономная канализация с септиком, то дренаж поможет последнему удерживаться в земле. С учетом, если на даче повышенный уровень залегания грунтовых вод.
• Понятно, что дренажная система не дает возможности переувлажняться почве. А значит, можно говорить о том, что растения, высаженные в грунт, будут расти нормально.
• Если дачный участок – это территория, расположенная на склоне, то при атмосферных осадках дождевая вода будет вымывать плодородный слой. Этого можно избежать, устроив дренаж на участке с уклоном, в который перенаправляются потоки воды. То есть они будут удаляться по организованной системе, не затрагивая почву.

На склонах плодородная почва вымывается дождямиИсточник tr.skopelitissa.com

Надо отдать должное, что не на всех загородных участках требуется создание дренажной системы. К примеру, если он располагается на возвышенности. В основном в нем потребность есть всегда. Давайте рассмотрим ситуации, в которых без дренажа не обойтись.

Когда дренаж надо организовывать

То есть укажем те случаи, когда дренажная система необходима в любом случае.

• Если дачный участок располагается в низменности. Сюда будут стекать все атмосферные осадки по уклону. Законы физики никто не отменял.
• Если участок располагается на ровной местности, почва глинистая, уровень грунтовых вод высокий (не ниже 1 м).
• Дренаж на участке со склоном (сильным) тоже необходим.
• Если планируется строить постройки с глубоко заложенным фундаментом.
• Если по проекту основная часть территории дачного участка будет покрыта водонепроницаемым слоем: бетонные или асфальтовые дорожки и площадки.
• Если газоны, клумбы снабжены системой автоматического полива.

Если на даче организован автополив газонов, то дренаж надо сооружать обязательноИсточник www.imperia-sadovoda.ru

С чего начинать сооружение дренажа

Начинать надо с исследований загородного участка на предмет типа почв, уровня залегания грунтовых вод и вида рельефа. Это могут сделать только профессионалы, проведя геолого-геодезические изыскания. Обычно делают топосъемку участка, где определяют кадастровые границы дачи. Определяют рельеф местности (волнистый или ровный, с уклоном в какую сторону), тип почвы, делая разведку способом бурения, и физико-химические свойства грунта. Обязательно в отчетах указывают УГВ.

На основании предоставленных данных формируются рекомендации по глубине заложения фундаментов, типу их гидроизоляции и проведения дренажной системы. Иногда случается так, что специалисты вообще не рекомендуют сооружать большие дома с подвалами, как задумали владельцы загородного участка. Что приводит последних в недоумение. Появляются разочарования, но выхода нет.

Понятно, что все проводимые исследования стоят денег, иногда немалых. Но не стоит избегать этих расходов, потому что полученная информация впоследствии убережет куда большие капитальные вложения. Поэтому все эти исследования, только на первый взгляд, ненужные процедуры. На самом деле они полезны и необходимы.

Проверка уровня залегания грунтовых вод методом буренияИсточник yandex.tj

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Рекомендации профессионалов по созданию дренажной канавы

1. Дренажный трубопровод нужно обязательно подключать к колодцу. Траншея должна быть вырыта под определенным уклоном. На каждые сто сантиметров траншеи нужно два сантиметра уклона. Труба должна монтироваться только после того, как грунт немного утрамбуется. В противном случае эффективность системы будет снижена.
2. Соединять систему с колодцем нужно посредством переходников. Благодаря им будет обеспечена герметичность и плотность стыков и переходов. Большинство используют пластиковые пробки или фитинги различного размера, которые совпадают по диаметру с трубами.
3. К выбору материала, которым предполагается закрывать траншею, стоит отнестись внимательно. Он должен пропускать жидкость, но не оказывать негативного воздействия на долговечность и срок службы трубы. Если нужно создать временную траншею, то лучше использовать пластиковые бутылки, одежду и прочие подручные средства. Не стоит затягивать с созданием и обустройством настоящей и долговечной траншеи, так как временная система вскоре начнет гнить.

4. К обустройству дрена стоит относиться ответственно. Можно залить стоки бетонным раствором. Это сэкономит денежные средства – не нужно будет покупать утеплитель. Но не стоит забывать, что дренажный вид системы должны несколько раз в год подвергаться очищению. Делать это с бетоном будет крайне сложно.

5. Если есть опасения, что не получится сделать работающую систему, можно обратиться к мастерам. К примеру, стоимость выкопанного экскаватором погонного метра траншеи равен около 500 рублей. Утепление и фиксация трубопровода обойдется в 850 рублей за метр. Конечная стоимость будет зависеть от диаметра траншеи, трубопровода. В некоторых случаях нужно прибегнуть к вызову специальной техники. Рука мастера не допустит ошибок.

Строение дренажной канавы и её виды

Дренаж дорог или осушительную систему можно разделить на 2 типа:

Открытый дренаж

Такой дренаж подразумевает открытые траншеи или канавы, которые по определенной инструкции соединяются между собой. Если вы ищете дешевый способ осушения грунта, то создайте дренажную канаву. Такая канава не только дешевая, но и крепкая. Она прослужит долгое время. Из минусов можно выделить внешний вид, он совсем не привлекательный.

Открытый дренаж – это работа с коммуникацией, с использованием лотков для отвода воды. Эти лотки могут быть как пластиковыми, так и железобетонными. Такие лотки прослужат вам намного дольше, нежели вырытые траншеи. Также, они более рационально используют пространство. Нельзя не сказать и том, что такой водоотвод популярен в городском строительстве.

Читать по теме: Строительство высокоскоростных магистралей

Иногда с лотками можно приобрести и ливневые решетки, которые закрывают углубление и позволяют ходить по ним пешеходам или же проезжать транспорту. Также, водоотводные лотки можно разделить на несколько видов. Эти виды зависят от предполагаемой нагрузки.

Закрытый дренаж

Такой вид дренажа намного сложнее по конструкции, нежели открытый. Здесь необходимо задействовать дренажные трубы, которые проходят под землей. В них обязательно должны быть специальные отверстия, чтобы дренажная система функционировала правильно.

Для начала подготавливаются траншеи по периметру всего участка, в которые затем укладываются трубы. Трубы обязательно оборачиваются в геотекстиль. Это нужно для того, чтобы предотвратить загрязнения, попадания грунта внутрь

Далее коммуникации засыпаются щебнем, важно достичь уровня земли. Зачастую геотексителем оборачивают не трубы, а всю конструкцию, то есть уже засыпанную щебнем

Делается это для того, чтобы грунт не попадал в пространство между камнями. Это значительно увеличит срок службы конструкции на несколько лет.

Как уже было сказано, трубы можно разделить по группам, каждая из которых будет отвечать за определенный уровень нагрузки. Это следует учесть, особенно если по дороге передвигаются тяжелые грузовики.

Закрытый дренаж можно произвести не только трубами, но и дренажными матами. Способ совсем новый, но, как показывает практика, действенный. Такие маты укладываются также как трубы, то есть по всему периметру участка или там, где требуется осушение грунта.

Дренажный мат – слой дренирующей ткани, который отделяется от внешней среды всего двумя фильтрами. Дренажные маты выполняют не только функцию осушения, но и защищают грунт от вспучивания, которое характерно в зимний период.

Чаще всего владельцы дорог или собственных участков отдают предпочтение открытому виду дренажа. Почему? Есть некоторые преимущества открытого дренажа, которые влияют на их выбор:

1. Небольшие земельные работы, то есть вам не придется тратить много сил, времени и денег, чтобы проработать участок.
2. Минимальное количество материалов. Создать канаву можно с минимальными вложениями, поэтому, если вы хотите сэкономить на материалах, выбирайте открытый дренаж.
3. Множество способов, чтобы укрепить стенки. Открытый дренаж – это очень удобный дренаж, который позволяет вам укрепить стенки так, как это будет выгодно для вас.
4. Конструкция не сложна в воплощение, поэтому после прочтения подробной инструкции, которая представлена ниже, вы поймете, что делать и как делать. Также, времени на работу уйдет по минимуму. Закрытый дренаж делается намного дольше, чем открытый.

Читать по теме: Временные автомобильные дороги

Материалы и инструменты

После изучения СНиПов и исследования геологических особенностей участка, составления схемы и сметы необходимо заготовить материалы и запастись инструментами, которые понадобятся во время работ.

Материалы

• Трубы для устройства дренов расчетной длины и диаметра. Для этой цели подойдут специальные гофрированные изделия с перфорацией. Как вариант, можно применить канализационные трубы большого диаметра, предварительно просверлив в них отверстия.
• Кольца для устройства смотровых и дренажных колодцев.
• Геотекстиль – нетканый материал, с помощью которого будет укутан наполнитель, защищающий дрены от заиливания.
• Крупнозернистый песок, щебень разных фракций, предназначенных для создания водоносного слоя и подушки.

Инструменты:

⦁ совковая и штыковая лопаты;

⦁ тачка, ведра;

⦁ рулетка, бечевка;

⦁ ножовка по металлу;

⦁ строительный уровень, гидроуровень;

⦁ отвес и пр.

Это не полный перечень материалов и инструментов. В каждом конкретном случае он может быть дополнен.

Дренаж участка с глинистой почвой

Построить функциональный дренаж на участке с глинистой почвой – непростая задача. Дело в том, что глина сама по себе является тяжелой не только для выращивания культурных растений, но и для водоотведения. На усадьбе с глинистой почвой вода стоит долго и, как следствие, причиняет немалый ущерб хозяйству.

А расположенные близко к поверхности грунтовые воды способны привести к еще большим проблемам. Так, зимой в морозы глина, напитанная водой, промерзает на большую глубину, что приводит к ее вспучиванию. От этого быстро разрушаются фундаменты построек на участке, гибнут деревья и кустарники.

На таких почвах следует строить глубинную дренажную систему, которая призвана осушить территорию и сохранить жизнедеятельность хозяйства. Дренаж своими руками на глинистой земле возможен, но только по качественно составленному проекту.

Работы необходимо начинать с верхней точки дачного участка. Сначала очищают пространство от мусора, убирают деревья на пути дренажных веток (корни могут повредить дрены). После разметки приступают к рытью траншей, соблюдая при этом необходимый уклон для укладки центральной трубы и ответвлений. Дно траншеи утрамбовывают и насыпают песчаную подушку слоем 10–15 см.

Затем устраивают места для дренажных колодцев. В дальнейшем на дно траншей простилают геотекстиль, за ним слой щебня, укладывают дрены, монтируют колодцы и заводят дрены в них. Обустраивают накопительные колодцы. Трубы засыпают щебнем и оборачивают геотекстилем. Сверху загружают смесь щебня и песка, присыпают грунтом.

На глинистых грунтах, кроме глубинного дренажа, может потребоваться обустройство отводных канав по периметру участка. Все зависит от скорости оттока воды по основной системе.

Особенности дренажной системы на склоне

Участки с уклоном до 8% считаются условно ровными. Для обустройства на них дренажа подходят стандартные процедуры, описанные ранее.

А вот дренаж участка на склоне имеет особенности, учитывать которые необходимо при создании систем дренирования. Главная задача такой системы состоит в предотвращении размыва почв и защите построек от разрушительного действия воды.

Важным остается вопрос залегания грунтовых вод. Если они близко подходят к поверхности, то дренаж на участке с уклоном делают для снижения уровня до глубины промерзания почвы.

Для этого устраивают комбинированную систему водоотведения, состоящую из открытых канав с заглублением и глубинного дренажа. Обязательно на участках с уклоном строят добротный водоприемник. В качестве приемника можно использовать естественный водоем.

Сложности дренажа торфяного участка

Если вы стали обладателем участка на торфяной почве, будьте готовы к постоянным работам по его осушению. На торфяниках всегда высокий уровень грунтовых вод и единственным радикальным средством, способным спасти ваши постройки от разрушения, становится поднятие участка за счет подсыпки. Что посыпать, подскажут местные жители, которые знают все тонкости геологии.

Безусловно, одна подсыпка не спасет ситуацию – понадобится дренаж торфяного участка, главной задачей которого останется снижение уровня грунтовых вод, а потом уже – отвод дождевой и талой воды.

Устройство дренажной канавы

Определение направления стока

При отсутствии дренажа, как уже говорилось, вода стекает куда попало. Но и в этом ее хаотическом, на первый взгляд, движении есть свои закономерности: она течет под уклон. Определение самой нижней точки рельефа – очень ответственный момент, и сделать это можно двумя способами:

• изучив рельефную карту местности в GoogleEarth,
• понаблюдав за движением воды во время сильного дождя.

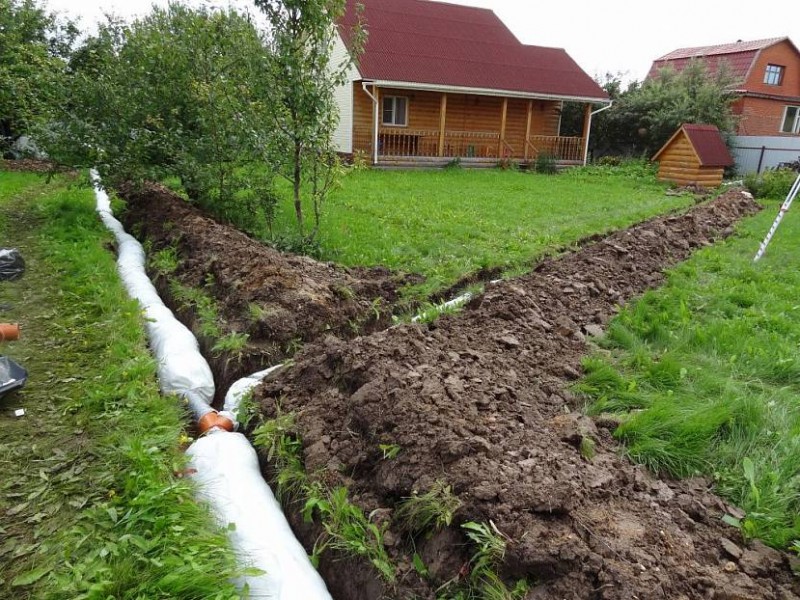

Разветвленная дренажная система состоит из магистрали и дренажных канав, ведущих к ней. Если участок небольшой, можно обойтись и одной канавой, проходящей по наиболее заливаемой его части.

Первое, что нужно сделать, это разобраться в том, как будет проходить дренажная канава на даче по участку, то есть разметить ее трассу.

Совет от профессионала: То, что она должна идти под уклоном, очевидно, но сильным он быть не должен, иначе при быстром расходе воды проходимость отдельных фрагментов системы может оказаться недостаточной.

Пример схемы дренажной трассы

Затем выполняют расчет дренажа участка. Разметив участок и обозначив на нем трассу, нужно устранить с нее всю растительность. Теперь можно приступать к копке траншеи.

Последовательность работ

Последовательность устройства дренажной канавы следующая:

1. Соотношение ширины канавы к ее глубине должно быть примерно один к двум. При этом уклон должен быть плавным.
2. Следует заготовить дренажные трубы. Подойдут обычные пластиковые, диаметром 63мм или большего. Если есть асбоцементные «сотки», то тоже хорошо, даже лучше. Назначение труб – собирать воду, выводить ее в нужном направлении, и не засоряться.

Готовые к применению перфорированные трубы

1. Для того чтобы они справлялись с этой задачей, нужно проделать в верхней части их поверхности отверстия в два-три ряда. Расстояние 10-15 см, диаметр – полтора сантиметра. В ПВХ-трубах прорезать такие дырки не очень трудно, но время это займет. Справиться можно и с асбоцементом.
2. Однако если оставить отверстия незащищенными, то в трубу непременно попадет земля и другие загрязнения, она быстро заилиться и забьется. Чтобы этого не произошло, труба для дренажной канавы должна быть снабжена фильтром. Сделать его просто – трубу нужно обмотать особой тканью, геотекстилем, не очень плотным, чтобы вода через него проходила хорошо. Вот в таком виде трубы и укладываются в траншею.

Можно приобрести как геотекстиль в рулоне, так и готовые обмотанные ним трубы

1. Следующий этап – укрепление дренажной канавы. Она засыпается подручными мелкими камушками, щебнем, керамзитом, битым кирпичом или крупным песком, битым цементным раствором – словом всем, что есть под рукой, и что при других обстоятельствах могло бы рассматриваться как строительный мусор. Главное требование к этому материалу – его слой должен хорошо пропускать воду.

Совет от профессионала: Цветы и травы, растущие по краям и на дне дренажной канавы, своей корневой системой укрепят ее, и будут служить естественным природным фильтром. Кроме того они украсят эту длинную и, в общем-то, не очень эстетичную яму.

Возможна укладка обмотанных геотекстильных труб на дополнительный слой материала

Испытания дренажной системы

Продумывая, как сделать дренажную канаву, и определяясь с технологией выполнения этой работы, не следует забывать, что сразу может и не получиться. Поэтому прорыв канаву, и уложив в нее дрены, а именно так называют трубы и водоводы, не стоит их сразу засыпать. Лучше дождаться сильного дождя и посмотреть, хорошо сходит вода, а если нужно – то что-то подправить.

Дополнит систему осушения участка правильно выполненный дренаж вокруг дома.

Преимущества системы «Sofrock»

«Софтрок» в сравнении с традиционным дренажом с использованием щебня имеет массу преимуществ.

• Недорогой и быстрый монтаж. Блоки очень гибкие и имеют небольшой вес, что значительно упрощает их монтаж в подготовленную траншею. Требуется оборудовать место стека воды, желательно сверху дренаж засыпать песком, особенно на глинистой почве. Для транспортировки и монтажа не требуется использование дорогой спецтехники.
• Высокая эффективность водоотвода. Вода на участке на застаивается. Геосинтетический наполнитель обеспечивает ее быстрый и эффективный сбор в систему. «Sofrock» может выдержать вес земли высотой 2,5 м и вес автомобилей до 25 т. Систем прослужит больше ста лет, не боится перепадов температур, не замерзает, адаптируется к любым климатическим условиям, очень надежна, может использоваться повторно, не заиливается и не засоряется.

Дренажные канавы осталось только засыпать землей и накрыть дерномИсточник udachnyi.ru

Сохранность участка и построек. После проведения монтажа на участке не остается грязи, мусора от строительных материалов или следов от тяжелой спецтехники, сохраняется общий ландшафт и газон.

Приобрести «Софтрок» намного выгоднее, чем покупка любых аналогов. Дренажная труба с пенополистиролом укладывается очень быстро. Не требуются дополнительные расходы на использование спецтехники для доставки и монтажа системы и дополнительных материалов. В качестве наполнителя может использоваться недорогой, но недолговечный и низкокачественный пенопласт или надежный и долговечный полистирол.

Даже если возникнет какая-либо непредвиденная случайность, систему можно прочистить через смотровые колодцыИсточник tunwma.com

Чем точно нельзя присыпать

Чем нельзя делать обратную засыпку:

• Грунтом, в котором есть камни больше 5 см (если крупнообломочный грунт не предусмотрен по правилам).
• Комьями мерзлой земли, холодной земли со льдом.
• Грунтом, в котором есть крупные сухие комья.
• Пылеватыми грунтами.
• Черноземом, грунтом с содержанием навоза, компоста, гумуса.
• Грунтом с мусором — кусками бетона, черепками керамики, обломками древесины.
• Черноземом.
• Песчаными и глинистыми грунтами, в составе которых есть от 3–5 % органики и от 0,3 % водорастворимых солей по массе.
• Слишком влажным или пересушенным грунтом. В идеале влажность грунта для засыпки должна составлять 15–20 %.

Хорошая дренажная система защитит ваши посадки от замерзания, погреба от затопления, а двор — от наледи и больших луж. Не пренебрегайте ею!

Создание пристенного дренажа

Создание пристенной дренажной системы состоит из нескольких основных этапов:

1. Формирование геотекстильной оболочки, засыпка траншеи песком.
2. Установка поворотных колодцев.
3. Новый слой геотекстиля, засыпка гравием.
4. Установка труб, засыпка гравием, сворачивание геотекстиля, засыпка верхним слоем грунта.
5. Подготовка котлована.

Такая система дренажа наиболее подходит для нового строительства, когда она создается при возведении сооружения. Для этого вокруг фундамента остается траншея, в которой будут располагаться части дренажной системы.

Подготовка оболочки фундамента

Фундамент дома покрывается геомембранной оболочкой. При креплении слоя необходимо учитывать последующую засыпку участка, поэтому мембрана должна быть выше засыпки на 20-30 см. Части геомембраны накладываются вплотную друг к другу – для этого у них предусмотрена скрепляющая замочная система. Дополнительно швы обрабатываются легкими ударами резинового молотка.

Следующий слой – геотекстильный. С помощью тарельчатых дюбелей части геотекстиля крепятся поверх геомембранного слоя. Между собой геотекстильные элементы накладываются внахлест на 10-15 см. Места стыка скрепляются дюбелями, которые по всему периметру крепятся на расстоянии 1 метр друг от друга – по ширине, 2 метра – по высоте. Сверху дополнительно крепится планка для удержания обоих слоев. Траншея полностью зачищается, после чего засыпается песком слоем от 10 см. Песок смачивается и утрамбовывается до твердого состояния.

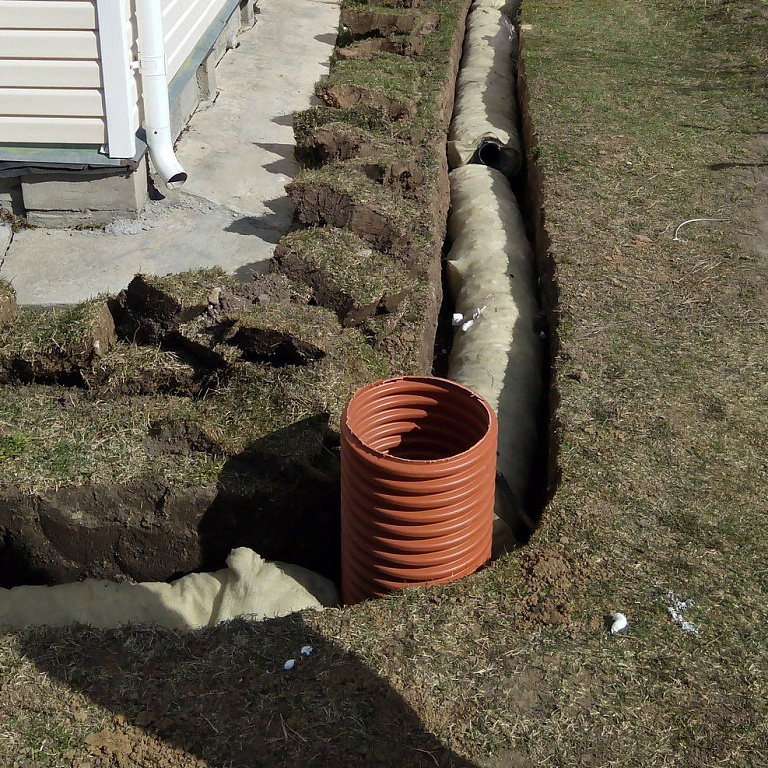

Установка поворотных колодцев и труб

В местах поворота трубы, отмеченных в проекте, устанавливаются колодцы. В этих местах используются конструкции диаметром не более 0,5 м. Для этих целей используются пластиковые или стеклопластиковые модели, которые разрезаются до необходимой высоты. Рекомендуется оставлять 20-30 см сверху, которые можно подрезать после окончания работ.

Подобные колодцы имеют ребристую структуру, которая позволяет вставить днище в пазы. Для этого сначала устанавливается резиновая манжета – уплотнитель. Для простоты установки манжета смазывается мылом или смазкой. На манжету с усилием насаживается днище. Некоторые пластиковые колодцы выпускаются двухслойными, где во внутреннем слое отсутствуют пазы. В таких колодцах необходимо предварительно вырезать внутренний слой под установку манжеты и днища.

Колодцы ставятся в местах поворота для примерки, а снизу отмечаются места входа с трубами – на расстоянии 20-30 см от дна. Входы труб отмечаются с учетом необходимого наклона. Центровочным сверлом или электролобзиком вырезаются отверстия под трубы. Вырезанные отверстия обрабатываются до гладкого состояния. В отверстия устанавливается муфта: сначала резиновый слой, затем – пластиковый.

Подготовленные поворотные колодцы устанавливаются на утрамбованные и выровненные позиции. На траншее расстилается геотекстиль, которые посыпается гранитным слоем на 10-20 см. Слой утрамбовывается с учетом необходимого наклона дренажной системы.

С учетом расстояний между поворотными колодцами готовятся распилы труб. Они вставляются в муфты, а затем засыпаются гравийным слоем до 20 см. Геотекстильные края сворачиваются вокруг гравия и засыпаются новым слоем – 20 см песка.

Подготовка котлована

На самом низком уровне дренажной системы подготавливается котлован (дренажный септик) – место отвода всей собранной воды. В котловане устанавливается колодец диаметром до 1 метра, куда врезаются труба от нижнего поворотного колодца. Подвод труб делается аналогично поворотным колодцам – под наклоном. Траншея, ведущая к коллекторному колодцу, состоит из двух песчаных слоев высотой не менее 10 см, между которых проходит труба. Утрамбованная двухслойная структура засыпается грунтом.

Как только вся дренажная система будет готова, она проверяется на работоспособность, а затем вокруг фундамента засыпается верхний слой. Рекомендуется использовать добавки с содержанием глины для большей прочности.

Далее рассмотрим как правильно сделать дренаж кольцевого и глубинного типа.

Дренаж на дачном участке: самый простой способ устройства для конкретных условий

Перед тем, как сделать дренажную систему на участке, необходимо выбрать ее тип, исходя из эксплуатационных особенностей. Стоит рассмотреть наиболее оптимальные варианты устройства систем отвода воды, которые пользуются популярностью при определенных условиях.

Ведется создание водоотвода от фундамента дома

Пример дренажа участка при высоком уровне грунтовых вод

При близком залегании грунтовых вод оптимальным вариантом может стать глубинная система линейного типа. Она будет отводить влагу со всего участка в сточный колодец, овраг или канаву, расположенную уровнем ниже. В качестве основных элементов предлагается использовать перфорированные пластиковые трубы в фильтре геотекстиль.

Специальный трубопровод с перфорацией и геотекстилем

Один из самых простых способов дренажа на дачном участке при грунтовых водах, расположенных рядом с поверхностью, сводится к следующей схеме:

• Вырывается траншея на расстояние промерзания грунта. Ее наклон должен составлять 2 см на погонный метр в сторону точки сбора жидкости. Для выравнивания насыпается слой песка.
• На подготовленное дно расстилается геотекстиль так, чтобы бы его края накладывались на стенки ямы не менее чем на 1-2 м. Сверху насыпается небольшой слой гравия.
• Далее укладываются пластиковые трубы, после чего снова засыпаются примерно таким же пластом гравия. Концы геотекстиля сворачиваются, образуя защитный барьер. Остальная часть траншеи засыпается грунтом.

Наглядная схема дренажа закрытого типа с линейным сбором

При высоком УГВ дренажная система принимает древовидный вид

Устройство открытого дренажа своими руками на участке с глинистой почвой

Для земельных участков с глинистым грунтом больше подходит система с открытым расположением каналов. При закрытой системе трубопроводов вода не сможет просачиваться сквозь такую почву и уходить в специализированные отстойники или другие подходящие места.

Ведутся земельные работы по устройству водоотвода

В местах скопления воды роются канавы глубиной не менее 50 см. Их ширина должна увеличиваться по мере приближения к месту приема. Самой широкой необходимо делать траншею, которая собирает воду из канав, прилегающих к ней. Чтобы облегчить слив и защитить края от обрушения, боковые стенки срезаются под углом 30 градусов.

Так как открытый вид траншей портит внешний вид участка, необходимо произвести их декорирование. Оно не только позволяет повысить эстетические свойства, но и укрепить боковые поверхности открытых линий. В связи с этим эксплуатация системы существенно увеличивается.

Процесс декорирования открытых каналов камнем

В качестве материала для украшения ям можно использовать камни разной величины. Самые крупные из них должны укладываться на дно, а средние и мелкие – сверху. При наличии неплохих финансовых возможностей поверхность можно засыпать мраморной крошкой, что придаст отводным линиям респектабельный вид.

Если с денежными средствами туго, то неплохим вариантом для оформления может стать обычный хворост. Необходимо найти сухие ветки любых пород древесины, которые произрастают поблизости. Их следует связать пучками и уложить на специальные подставки, установленные на дне канавы.

Линии в невидимой части участка можно укрепить обычным шифером

Толщина связок хвороста должна быть не более 30 см. Ветки лучше разместить так, чтобы более крупные из них лежали в центре, а небольшие – по краям.
